Seilkraftaufnehmer
Indirekte Lastmessung über die seitliche Auslenkung eines Drahtseils. Lässt sich nachträglich an ein vorhandenes Hubseil montieren, ohne dieses zu trennen oder zu öffnen.
Nachträgliche Montage ohne Trennen des Seils. Für Seildurchmesser 6–36 mm und Lasten bis 200 kN, gefertigt aus rostfreiem Edelstahl.
Messprinzip

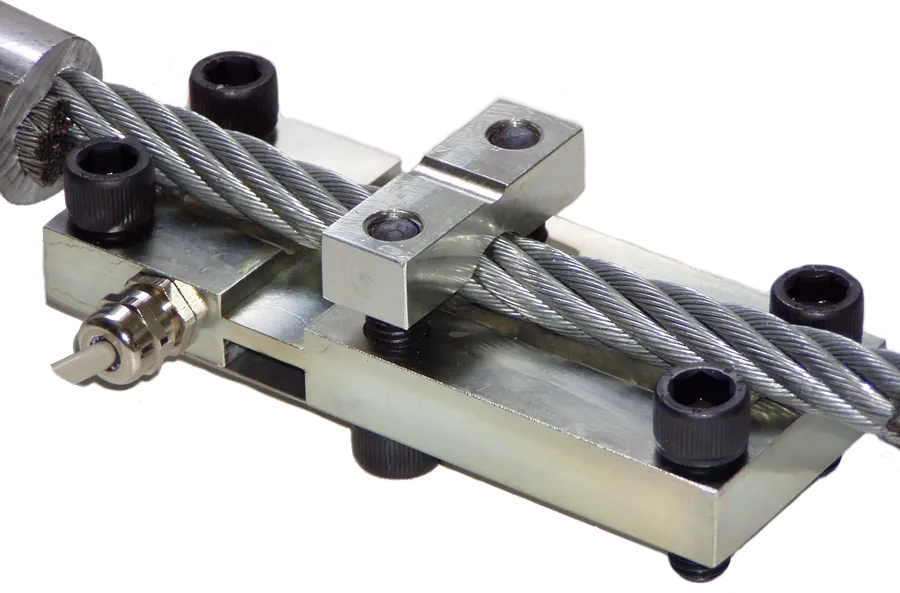

Der Seilkraftaufnehmer misst die Kraft im Drahtseil indirekt über die seitliche Auslenkung: Zwei Klemmkörper fixieren das Seil, ein mittlerer Körper lenkt es um einen definierten Betrag aus. Die resultierende Rückstellkraft wird über vier Dehnungsmessstreifen (DMS) erfasst und als Brückensignal ausgegeben.
Für die Montage muss das Seil nicht geöffnet oder unterbrochen werden. Das Gerät wird seitlich befestigt und ist innerhalb weniger Minuten betriebsbereit. Das macht den Typ M-0046 besonders für die Nachrüstung an bestehenden Hubseilen geeignet.
Technische Daten
- Seildurchmesser
- 6…36 mm
- Seillast
- 5…200 kN
- Material
- Rostfreier Edelstahl
- Betriebstemperatur
- −25…+70 °C
- Betriebstemperatur (opt.)
- −40…+80 °C
- Signal
- DMS-Brücke ~1,5 mV/V
- Anschluss
- Festleitung
- Stecker (opt.)
- M12
- Schutzart
- IP 65 (EN 60529)
- ATEX-Zulassung
- auf Anfrage
- Temperatur erweitert
- −40…+80 °C
- Zubehör
- Montagematerial
Datenblatt: auf Anfrage
Anwendungsbeispiele
- Containerbrücken: Hub- und Katzfahrwerke
- Anlagen- und Maschinenbau: Sonderhebezeuge
- Hebezeuge: Kran- und Aufzugbau
